在工業生產過程中，為了保護電路設備的安全可靠運行，必須對電路設備進行有效的監測，以便及時發現異常情況，并采取措施消除故障，防止事故擴大。在對電路進行檢測時，除了需要用到精密的儀表之外，還需要使用三相熱繼電器測試儀。三相熱繼電器測試儀是一種可用于測量熱繼電器保護性能、動作特性、整定值及誤差的高精度儀器。該儀器可廣泛應用于電力、化工、冶金、機械制造、建筑等行業，用于檢測各種熱繼電器的相關參數，今天主要給大家淺談下其測試相關內容。
一.測量方法
1、首先將熱繼電器從負載中拔出，在測量前請將熱繼電器的電源斷開，然后將被測熱繼電器與負載相連。然后將被測熱繼電器置于測試狀態。
2、然后將三相四線制電源輸入到熱繼電器上，當接觸器吸合時，三相電源的總輸入電壓為380V。
3、在測量時，首先打開儀器電源開關，然后根據儀器顯示的電流值計算出電流值。然后根據負載的額定電壓和額定電流計算出額定電流值。
4、最后，測量熱繼電器的動作特性時，應注意被測熱繼電器的額定電壓和額定電流應在同一個量程內，否則會影響測量結果的準確性。
二.儀器的工作原理
三相熱繼電器測試儀主要由主回路和測控電路兩大部分組成。主回路由電壓源（AC）、功率因數補償濾波電路、限流電阻及零序電流互感器等構成。測控電路由溫度傳感器、功率電壓互感器、電流互感器及多路選擇開關等組成。儀器的工作原理是：在被測對象中通以一定的電壓，當電流發生變化時，測量電路中產生一個與之成一定比例的交流電壓，將此交流電壓經限流電阻分壓器、功率電壓互感器和多路選擇開關等環節后，送到主回路進行電流測量，經過調理后的電流通過整流器和大電流取樣電阻等環節后，再送到數據采集系統。由數據采集系統對測量結果進行處理、分析及計算，最后輸出被測對象的熱繼電器特性參數。
三.測試過程
1、將測試設備通電，打開電源開關，讓儀表進入工作狀態。
2、在測試前，需對被測熱繼電器的保護特性進行設定，可以在溫度保護特性中選擇需要測量的參數，比如動作時間、動作值、短路容量等。
3、將被測熱繼電器與測試設備進行連接，連接方式如圖所示。
4、將溫度測試線連接到儀表的輸入端子上。
5、打開電源開關，在儀器顯示屏上可以看到被測熱繼電器的狀態參數。
6、當被測熱繼電器工作狀態正常時，按下測量按鈕，儀器開始測量參數。
7、當被測熱繼電器的工作狀態出現異常時，可以通過復位按鈕或停止按鈕停止測量。
8、當儀器的顯示屏上顯示出被測熱繼電器的定值，這時就表示該熱繼電器符合溫度保護特性的要求。在這一測試過程中，需要注意：在對熱繼電器進行測試時，若環境溫度過高或過低都會導致熱繼電器出現異常情況。

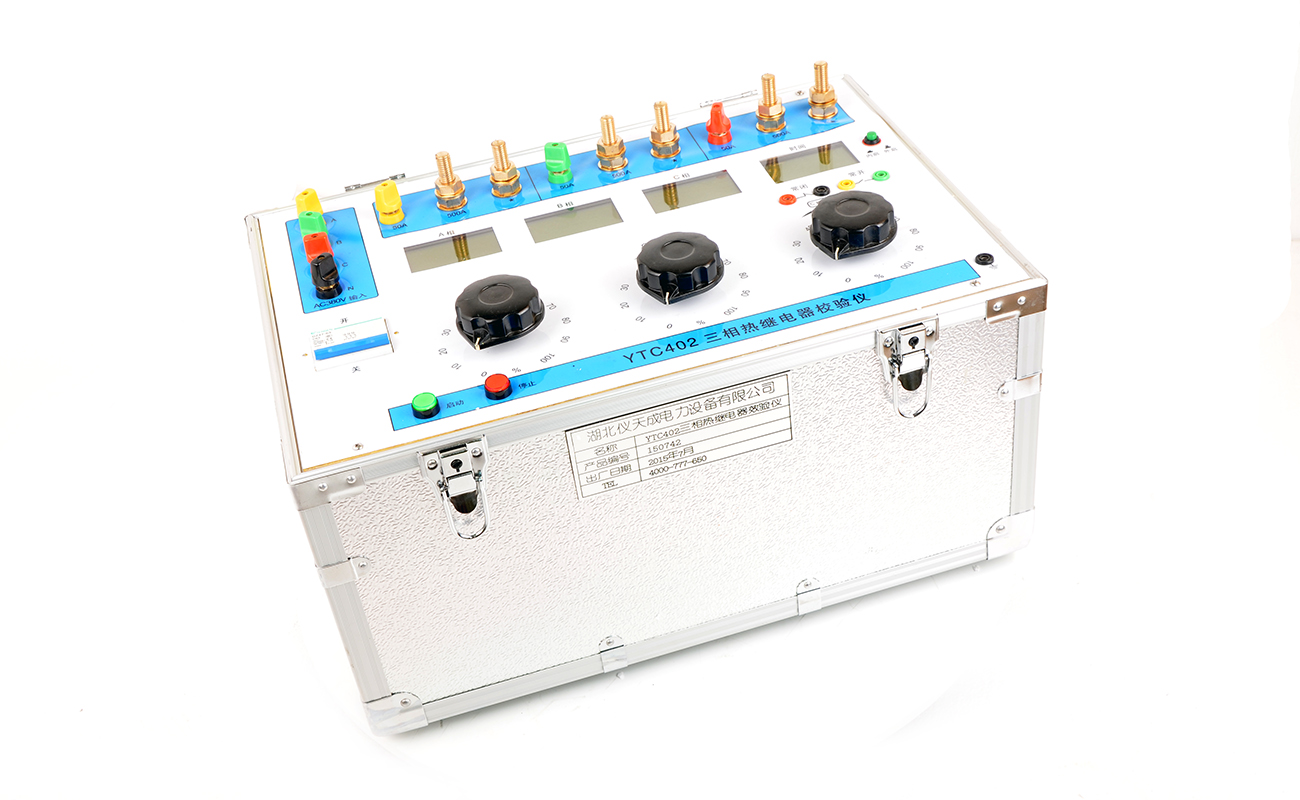

電子熱繼電器校驗儀設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場，是我們電力系統不可或缺的好幫手。
