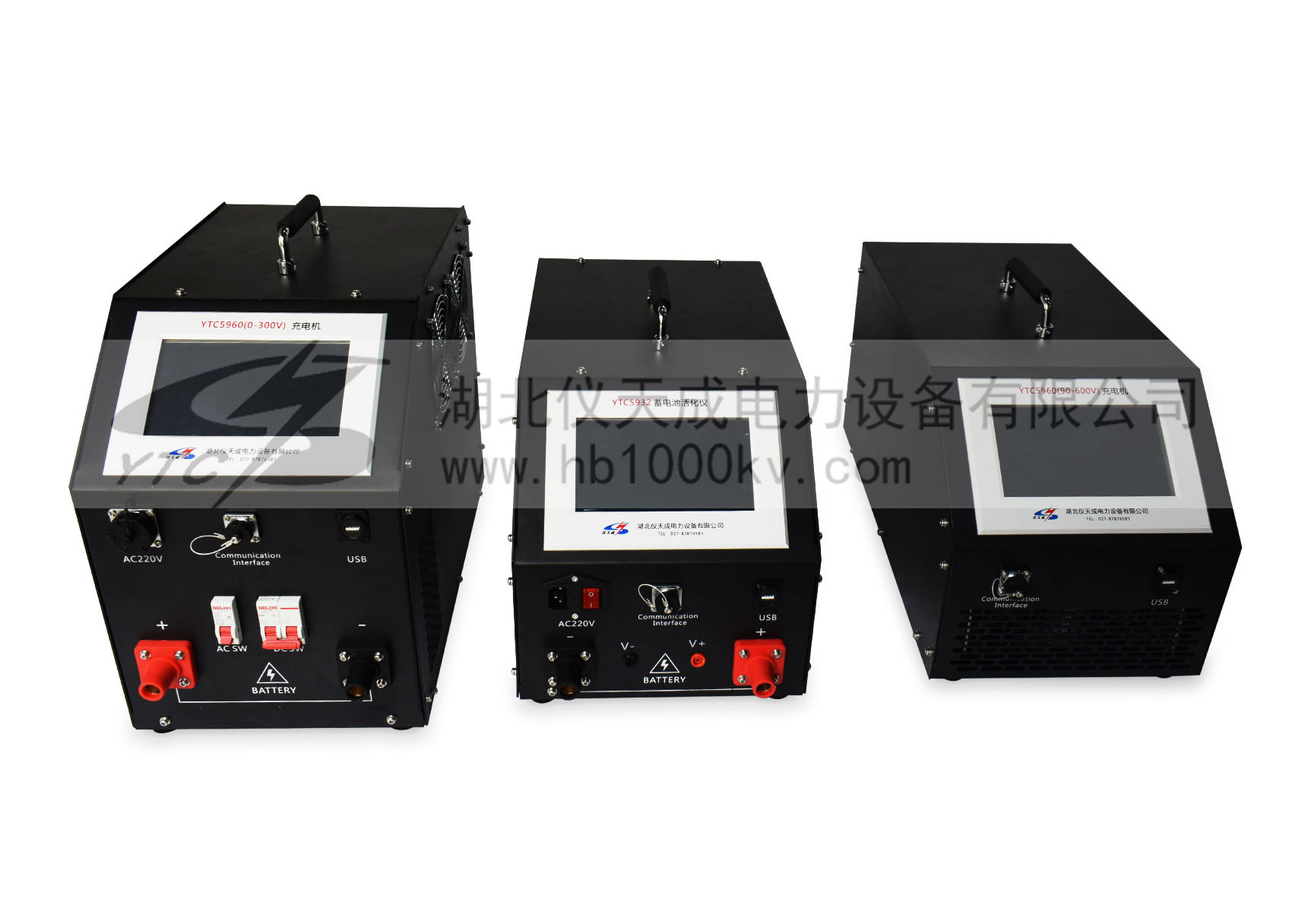

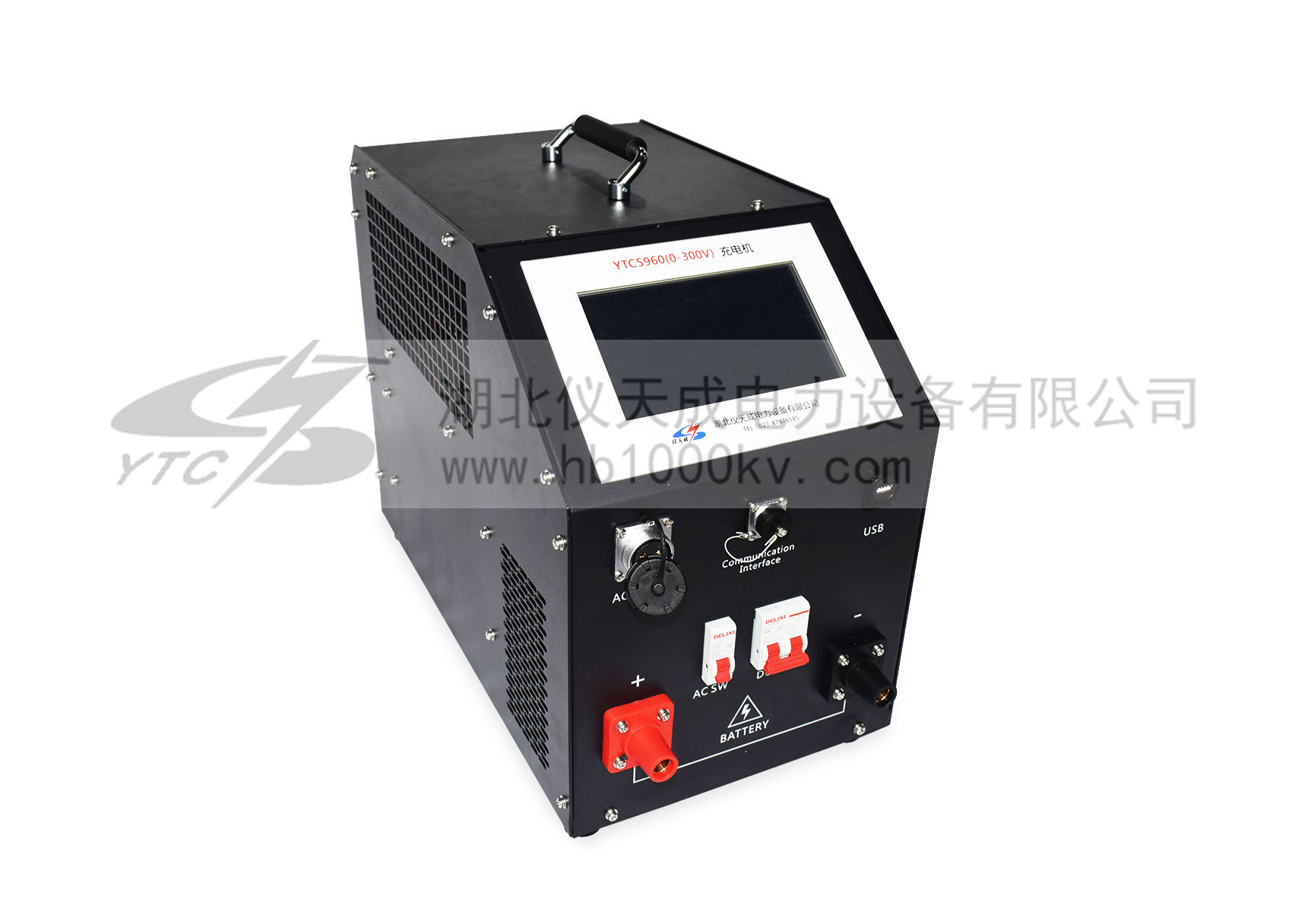

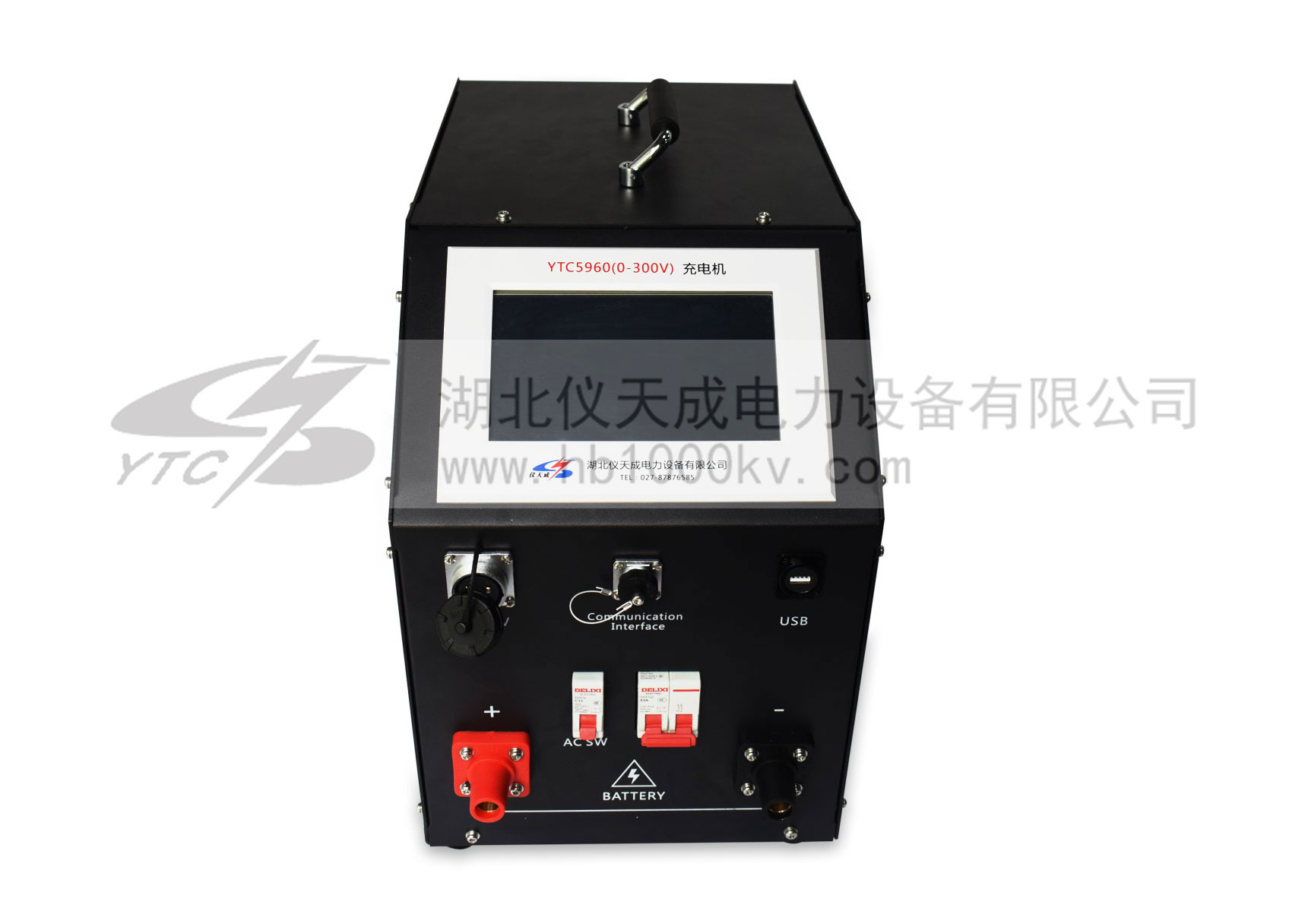

YTC5960系列充電機

YTC5960系列充電機通滿足電壓等級（可選型）的電池組充電測試。測試儀可以實時監控放電過程中的蓄電池電壓、充電電流、充電時間、充電容量等參數；
我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池充電測試儀。
本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控充電電流，實現設定值的恒流充電，恒壓充電，浮充充電，并記錄下所有有價值的、連續的過程實時數據。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC5960系列充電機通滿足電壓等級（可選型）的電池組充電測試。測試儀可以實時監控放電過程中的蓄電池電壓、充電電流、充電時間、充電容量等參數；我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池充電測試儀。

主要功能特點：
產品采用定制鎳鉻合金電阻器作為負載源。低阻值；能實現更大電流的放電，定制型外觀使功率密度更高。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程更穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程更可靠。
智能芯片控制。放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估。智能計算放電容量與放電小時率之間的轉換，實現電池容量狀態最佳評估效果。可設定多種門限閥值，智能判斷。
充電功能：嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，本儀器具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。
7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了。抗干擾能力強。
采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。
電池充電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持?jǐn)?shù)據表格顯示，還能自動實時呈現出電壓最高與最低的單體，幫助您快速分析單體變化的趨勢。
放電曲線查看：可回看放電過程中電池組電壓、電流曲線。
數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。

技術參數 TECHNICAL PARAMETERS

產品技術性能：

電源輸入-交流	單相交流110V-750V，頻率范圍為40－60Hz。
主機操作方式	觸摸屏
顯示屏	7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600
數據通訊	RS485x1
內部數據存儲	128MBit
電壓測量精度	±0.5%FS+0.1V
電流測量精度	±1%FS+0.1A
組電壓顯示精度	0.1V
組電流顯示精度	0.1A
充電電壓范圍	可定制（詳情見上表）
充電電流范圍	電壓段一：可選型; 電壓段二：可選型; 電壓段三：可選型
主機保護	過溫、過流、電流失控觸發停機保護
緊急停機執行機構	高壓直流開關 250A
反接保護	支持
異常保護	電源線掉電、主電纜掉電
過溫保護	電阻箱過溫85℃；散熱器過溫100℃
報警提示	液晶顯示+蜂鳴器。
安全測試
耐壓測試	交流輸入-機殼：2200Vdc 1min 交流輸入-機殼
耐壓測試	直流輸入-輸出：2200Vdc 1min 直流輸入-機殼
工作環境
散熱	強制風冷
溫度	工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃
濕度	相對濕度0~90%（40±2℃）
海拔	額定海拔2000米

產品外觀尺寸：

序號	適用電壓等級	機型型號	核心功能	主要技術指標	儀器尺寸 (長x寬x高)	儀器重量
1	110V系統	YTC5960 充電機	1.110V充電50A； 2.三相380V供電；	1.電壓范圍：90-145V； 2.充電電參數：0-50A；	500260275	15
2	220V系統	YTC5960 充電機	1.220V兼容110V充電50A； 2.三相380V供電；	1.電壓范圍：90-270； 2.充電電參數：0-50A；	500260275	15
3	寬范圍2-300V	YTC5960 充電機	1.單相220V供電；	1.電壓范圍：2-300V； 2.充電參數：2-60V-100A；60-300V最大6KW；	455x260x380	21
4	380V系統	YTC5960 充電機	1.380V/220V/110V充電50A； 2.三相380V供電；	電壓范圍：90-450V； 2.充電電參數： 90-400V@0-50A； 400-450V@0-40A。	500260275	15
5	480V系統	YTC5960 充電機	1.480V/380V/220V充電30A； 2.三相380V供電；	1.電壓范圍：170-630； 2.充電電參數：0-30A；	500260275	15
6	寬范圍40-750V	YTC5960 充電機	1.寬電壓范圍40-750V； 2.兼容48V/96V/110V/220V/240V/380V/480V/600V系統。	1.電壓范圍：40-750 2.充電電參數： 40-400V充電50A，400-750V充電最大20KW； 3.最大功率：20KW；	500260275	15.8
7	寬范圍40-750V	YTC5960 充電機	1.寬電壓范圍40-750V； 2.兼容48V/96V/110V/220V/240V/380V/480V/600V系統。	1.電壓范圍：40-750 2.充電電參數：40-400V充電100A，400-750V充電最大40KW； 3.最大功率：40KW；	605260400	29.6
